Ochrona odgromowa anten
Ochrona przed przepięciami anten
Ochrona odgromowa i przed przepięciami
Burze z piorunami, to efektowne, ale równocześnie groźne zjawisko atmosferyczne. Zdjęcia piorunów są chętnie pokazywane w mediach, jednakże operatorów telekomunikacyjnych powinny zachęcić do refleksji, czy posiadane instalacje antenowe mają właściwie wykonaną instalację odgromową i ochronę przed przepięciami.
Prawidłowe wykonanie instalacji odgromowej i ochrony przed przepięciami
![ochrona_odgromowa_1](https://i0.wp.com/www.diomar.pl/diomar-content/uploads/2012/11/ochrona_odgromowa_1.jpg?resize=470%2C300)
Prawidłowe wykonanie instalacji odgromowej i ochrony przed przepięciami
Jest ono schematycznie pokazane na rysunku i polega między innymi na tym, aby:
- utworzyć strefę ochronną nad zestawem anten,
- nie podłączać stojaków antenowych do instalacji odgromowej, ale zachować odstęp iskrobezpieczny,
- trasy zwodów poziomych i pionowych nie powinny się krzyżować ani zbliżać do chronionych urządzeń i instalacji,
- stojaki anten podłączyć do instalacji wyrównawczej budynku,
- zastosować właściwie dobrane ochronniki przeciw przepięciom.
Szczegółowe informacje o ochronie odgromowej można znaleźć także tutaj.
Montaż zwodu pionowego
Przykład montażu zwodu pionowego

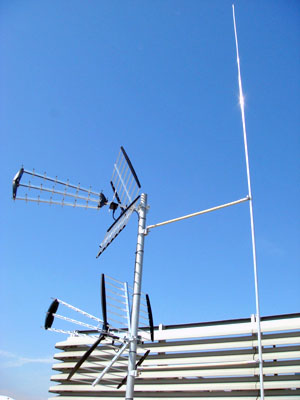

Fotografia po prawej przedstawia przykład montażu zwodu pionowego, zamontowanego do masztu antenowego przy pomocy izolowanych wsporników, wykonanych z włókna szklanego.
Zastosowanie gotowych rozwiązań technicznych, jak aluminiowe zwody pionowe o długości 2,5m lub 3,5m oraz prefabrykowane izolowane wsporniki, pozwala na wykonanie instalacji odgromowej w sposób szybki, estetyczny i zgodny z wymaganiami odpowiednich norm.
![ochrona_odgromowa_2](https://i0.wp.com/www.diomar.pl/diomar-content/uploads/2012/11/ochrona_odgromowa_2.jpg?resize=300%2C400)
Montaż zwodu poziomego
![ochrona_odgromowa_3](https://i0.wp.com/www.diomar.pl/diomar-content/uploads/2012/11/ochrona_odgromowa_3.jpg?resize=450%2C309)

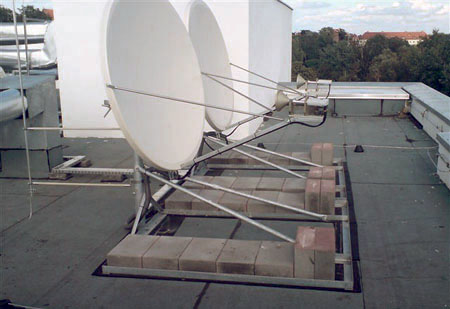

W przypadku instalacji anten satelitarnych, stosuje się wsporniki izolowane
Dostosowane do montażu na rury o odpowiednich średnicach. W większości instalacji każda antena satelitarna jest chroniona oddzielnym zwodem pionowym, jak to jest przedstawione na fotografii. Prowadzenie zwodów pionowych i poziomych instalacji odgromowej wymaga zachowania odstępów iskrobezpiecznych od wszystkich urządzeń i instalacji zamontowanych na dachu budynku.
Fotografia po lewej stronie przedstawia przykładowe prowadzenie zwodów poziomych instalacji odgromowej w pobliżu stojaków anten satelitarnych.
Kable antenowe
Szafka z ochronnikami przeciwprzepięciowymi
Kable antenowe
Kable antenowe, przed wprowadzeniem ich do budynku, powinny przejść przez elementy ochrony przed przepięciami.

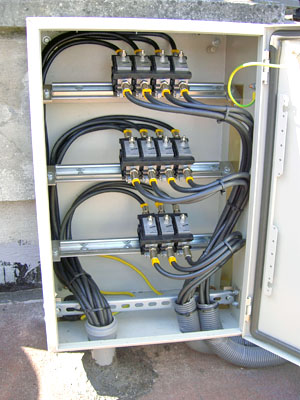

Na fotografii po prawej stronie jest przedstawiona przykładowa szafka z ochronnikami zabezpieczającymi wszystkie przewody antenowe, wprowadzone do budynku.
Aby system ochrony przeciw przepięciom był skuteczny, należy zabezpieczyć wszystkie kable sygnałowe, sterujące i zasilające.
Wymagany jest właściwy dobór odpowiednich ochronników przeciwprzepięciowych dla wszystkich kabli, aby nie pogorszyć parametrów sygnału użytecznego, a jednocześnie zapewnić skuteczną ochronę przed przepięciami.
Przykładowy schemat szafki rozdzielczej
Przykładowy schemat szafki rozdzielczej można zobaczyć tutaj.
![ochrona_odgromowa_4](https://i0.wp.com/www.diomar.pl/diomar-content/uploads/2012/11/ochrona_odgromowa_4.jpg?resize=300%2C400)

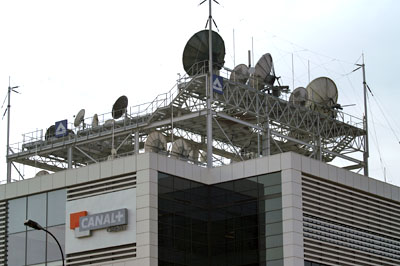

Oferta instalacji odgromowej i ochrony przed przepięciami
![ochrona_odgromowa_6](https://i0.wp.com/www.diomar.pl/diomar-content/uploads/2012/11/ochrona_odgromowa_6.jpg?resize=400%2C266)
Zapraszamy także do zapoznania się z bardziej szczegółową instrukcją techniczną.
W ofercie firmy DIOMAR znajdą Państwo wszystkie niezbędne materiały i urządzenia do prawidłowego wykonania instalacji odgromowej i ochrony przed przepięciami w instalacjach antenowych.
Oferujemy również usługi kompleksowej modernizacji i rozbudowy systemów antenowych, obejmujące dostawę, montaż i uruchomienie profesjonalnych anten satelitarnych, wykonanie systemów ochrony odgromowej i przed przepięciami oraz budowy tras kablowych z węzłami rozdzielczymi sygnałów antenowych.
